Senin, 29 Juli 2019

0 Menggunakan Saklar Ganda pada Pompa Air dengan Prinsip Saklar Hotel

Dikarenakan satu dan lain hal, maka untuk menghidup/ mematikan pompa air adalah dengan cara mencabut steker listrik, yg posisinya cukup lumayan jauh, samping belakang rumah.
Akhirnya saya coba menggunakan 2 buah saklar ganda dan dengan menggunakan prinsip saklar hotel. Sehingga bisa menghidupkan/ mematikan pompa air baik dari ruang tengah maupun dari teras depan.
Untuk keperluan ini saya menggunakan kabel isi 3 sepanjang 10 meter juga kabel isi 2 dengan panjang yg sama.

Bentuk skema listrik yg saya gunakan

Bentuk skema listrik sebelumnya

Pemasangan saklar ganda pada teras depan rumah

Saklar ganda pada teras depan

Pemasangan saklar ganda di bawah tangga dekat dapur

Saklar ganda

Cara menghidupkan/ mematikan mesin pompa:
Kedua jari harus menekan kedua tombol secara terbalik, jari telunjuk menekan tombol on sementara jari tengah menekan tombol sebelahnya ke posisi off.

Begitu juga sebaliknya, saat mematikan/ menghidupkan mesin:
Jari telunjuk menekan tombol off, sementara jari tengah menekan tombol sebelahnya ke posisi on

Mesin pompa dimatikan, dapat dilihat pada skema dibawah ini

Begitu juga saat mesin pompa dihidupkan

Thx,  ^_^

Minggu, 28 Juli 2019

0 Cara Menajamkan Gunting Dengan Mudah, Murah dan Efektif

Cara ini saya dapatkan dari teman baik saya, pak Suyatno, Tambal Ban Menteng (referensi), yg secara tak sengaja saya temukan dalam android saya.
Foto yg saya ambil hampir 2 tahun yg lalu, semoga dapat membawa manfaat untukmu.

Gunting yg biasa digunakan untuk memotong karet ban, sudah dirasakan agak tumpul

Menggunakan mata gerinda

Mata gerinda digosokkan satu arah, dari dalam kearah luar, langsung pada kedua sisi mata gunting

Mata gerinda digosokkan satu arah, dari dalam kearah luar, langsung pada kedua sisi mata gunting

Sahabatku, pak Suyatno

thx,  ^_^

Rabu, 17 Juli 2019

0 Memperbaiki Senapan Angin (Tabung)

Senapan angin ini sudah saya miliki sejak tahun 1991, Bramasta, termasuk produk yg cukup handal dan masih dapat berkerja dengan baik. Sudah berusia 30 tahun, wajar apabila bagian yg terbuat dari bahan karet sudah getas/ pecah.

Karena rasa penasaran, saya beranikan diri untuk membongkar, mengganti karet o-ring, memperbaikinya sendiri.
Postingan ini agak berbeda dengan yg sebelumnya, banyak foto yg sengaja saya upload agar bagi yg ingin membongkar senapan angin mendapatkan sedikit tambahan informasi, semoga dapat membantu.

Lepaskan teleskop

Lepaskan dudukan teleskop

Dudukan teleskop

Lepaskan laras dari gagang senapan


Lepaskan baut pengikat popor dari laras

Lepaskan baut pengikat tabung udara

lepaskan pelatuk dan kunci


Lepaskan sekrup penahan pegas bagian belakang

Sambil jari telunjuk menahan pegas

Hati-hati bagian belakang terpental karena kuatnya dorongan pegas

Keluarkan besi pemukul klep tabung udara

Seperti ini susunannya

Pompa agar tabung udara terdorong keluar

 Tabung udara sudah agak terdorong keluar

Gunakan obeng atau sejenisnya untuk mendorong tabung udara

Cabutlah tabung udara dengan menggunakan tang yg dialasi kain pada bagian penjepitnya

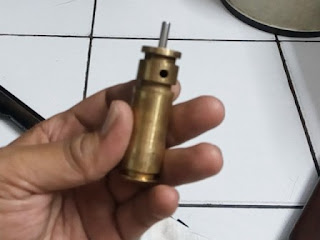

Inilah tabung udara yg karet o-ring akan diganti.
Ada 3 o-ring yg akan diganti.
Yg tampak hanya 2 karet pada bagian ujung, sedangkan karet o-ring pada bagian tengah terlepas


Letak karet o-ring yg terlepas, dikarenakan karet sudah getas/ patah

Lepaskan karet o-ring


Lepaskan tutup tabung udara

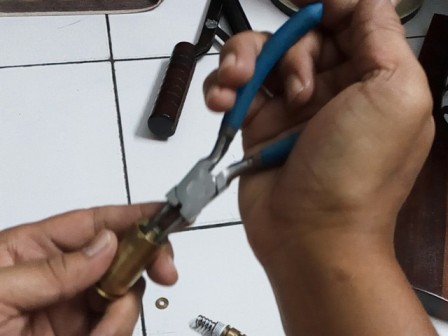

Cabut bagian dalam tabung dengan menggunakan tang lancip

Cabut karet penutup lubang tranfer udara

Karet penutup lubang tranfer udara

Ratakan kembali dengan amplas halus 600

Karet siap dipasangkan kembali

Bersihkan pegas dari kotoran/ karat dengan sikat baja

Bersihkan bagian dalam tabung dengan tissue dan tang lancip

Bersihkan bagian dalam tabung dari kotoran dengan menggunakan tissue dan tang lancip

Ganti seal tape yg lama dengan yg baru

 Berikan sedikit grease/ gemuk

Kemudian pasangkan kembali ketempat semula
 Berikan sedikit grease secukupnya pada bagian lainnya yg dirasa perlu


Pasangkan ketempat semula

Untuk menghindari kesalahan pemasangan, sebaiknya barang di foto dahulu sebelum dan sesudah dibongkar

Inilah tabung udaranya, tinggal dipasangkan karet o-ring

o-ring pengganti, saya beli di toko Solusi, Tebet, dekat Gelael

Berikan sedikit grease


Tabung udara siap dipasangkan kembali

bersihkan bagian belakang laras dengan tissue

berikan sedikit grease

Pasangkan tabung udara ketempat semula


Dorong dengan menggunakan ujung sikat

pasangkan kembali baut-baut











Hati-hati bola besi kecil, hilang karena terjatuh








Sudah di test, kembali berfungsi normal

Peralatan yg dipakai

Thx, ^_^
