18 Membuat Alat Otomatis Untuk Pompa Air Dengan Prinsip Fisika - Gravitasi
Dengan memasang alat ini pada bak mandi, membuat kita tidak perlu lagi menghidup/ matikan mesin pompa air, demikian posisi air sudah kurang dari setengah bak, maka secara otomatis pompa air akan hidup, dan akan mati dengan sendirinya apabila air dalam bak sudah penuh.
Fungsi alat ini sama dengan radar pompa air yang biasa diletakkan di toren. Hanya saja saya membuatnya sendiri dengan mengunakan prinsip-prinsip grafitasi. Dimana kuncinya terletak pada batang paralon yang diisi dengan bola-bola besi dari bearing bekas.
Kebetulan instalasi air dirumah saya tidak baik, ada kebocoran di sambungan pipa paralon yang sudah ditanam dalam tembok, dan entah disebelah mana? Sehingga alat otomatis yang ada di mesin pompa air tidak dapat berfungsi dengan semestinya.
Awalnya hanya berupa disain tentang cara kerja alat ini, tapi setelah berusaha mewujudkan, sekitar 36 jam nonstop, maka jadilah alat ini. Jujur, ada kebanggaan tersendiri.
Alat ini cocok untuk diaplikasikan di penampungan air wudlu pada masjid atau mushola.
Apabila prinsip kerjanya dibalik, alat ini juga bisa menjadi alat peringatan ketinggian air di area rawan banjir, dengan cara menghidup/ matikan alarm .
01. On off alat otomatis untuk pompa air

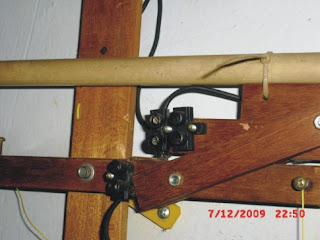

02. Kondisi on

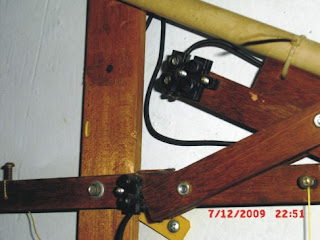

03. Kondisi off

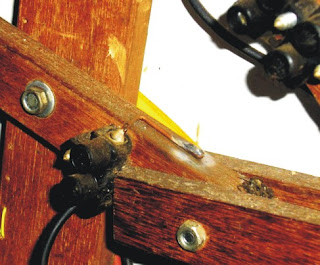

04. Dengan menggaunakan kawat tembaga yang dilapisi timah solder

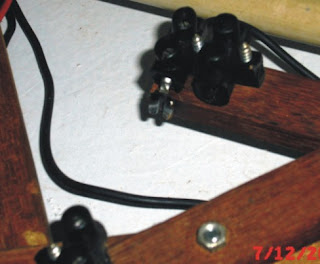

05. Dengan menggunakan klip kuningan yang dilapisi dengan timah solder
06. On tombol kiri, lisrik langsung ke pompa. On tombol kanan, lisrik melalui saklar otomatis
07. Saat air kurang dari setengah, alat ini menghidupkan mesin pompa hingga air di bak penuh

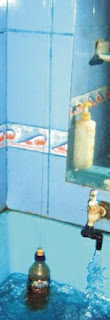

08. Pelampung menggunakan botol bekas kemasan air minum
09. Setelah bak penuh, secara otomatis mesin pompa off
10. Posisi off
Baca juga:
Skema dan Video tentang Saklar Otomatis Dengan Prinsip Fisika Untuk Pompa Air
Labels:
Listrik
Langganan:
Posting Komentar (Atom)
Popular posts
-
Modifikasi pertama, Juli 2021, membuat pegangan mata gergaji pada mesin gergaji scroll saw agar dapat menggunakan mata gergaji tipe rambut/...
-
Aplikasi kontaktor magnet atau magnetic contactor dalam kehidupan sehari-hari sangat banyak sekali, misalnya: membuat alarm sederhana, time...
-
Beberapa hari yg lalu saya diundang untuk ikut meliput acara pameran mobil bersama beberapa teman blogger. Dan inilah kali pertama saya me...
-
Belajar Piano Secara Otodidak. Belajar Latihan Tangga Nada dan Chord. Saya senang memainkan alat musik gitar, sampai pada suatu saat...
-
Saya menggunakan mesin pemotong rumput Krisbow KW07-1041 yg menggunakan tenaga listrik. Alat ini menggunakan senar nilon sebagai pisau pemot...
-
Seorang teman, pak Kardi, menceritakan mobil nya (Daihatsu Gran Max, 2008) yg mengalami temperatur tinggi di hari Jumat malam, air radiator ...
-
1.Bila masih ada celah untuk mengambil, misalnya, mengambil fisher di tembok, bisa digunakan tang lancip, seperti pada g...
-
Pada mobil Suzuki Apv, siapkan 1 galon oli gardan/ persneling (4 liter), 2 kantong plastik ukuran 1 kg, kunci sok ukuran 24 dan raket kunci ...
-
Mengakali delco atau distributor pada mesin mobil, khususnya mengakali arang delco atau arang distributor yang habis merupakan hal yang tid...
-
Bila sekring mobil sudah mulai sering putus, sering panas, bahkan meleleh, itu merupakan tanda, bahwa rumah sekring mobil sudah mengalami ke...
ide yang kreatif, mas.
BalasHapussalam kenal.
barid.p.a@gmail.com
salam kenal kembali mas barid. thx
BalasHapusPak boleh tau bahan-bahannya.....?
BalasHapusSalam Kenal...
bahan2nya:
Hapusuntuk pelampung memakai botol aqua bekas dan tali nilon.
sebuah sakelar dobel,
kayu list,
pipa paralon,
dan peluru bearing yg agak besar (dimasukkan kedalam paralon, sebagai pemberat)
untuk ukuran2nya, silahkan mamperbandingkan dengan panjang gambar sakelar dobel, dengan melihat di
http://o2-fresh.blogspot.com/2011/03/skema-pembuatan-saklar-otomatis-dengan.html
terimakasih akbar, sukses untukmu..
oh iya, juga beberap mur baut sebagai pengikatnya..
HapusMakasih nih informasinya salam kenal gan moga sukses trus gan...
BalasHapusterimakasih.., moga bermanfaat ya..
Hapuscara kerjanya gmn pak ?
BalasHapusBila ketinggian air di bak sudah kurang dari setengah, pelampung akan menarik tuas kayu, berakibat biji-biji laher/ gotri menggelinding (dalam paralon), menyatukan sambungan kabel yg tadinya terpisah dan menghidupkan mesin pompa air (lihat gambar 3).
HapusSetelah ketinggian air penuh, pelampung akan mengulur tuas kayu, sehingga gotri menggelinding kearah sebaliknya, memutuskan kembali sambungan kabel, sehingga mesin pompa airpun mati.
terimakasih RidhoHizri..
pak boleh spesifikkan alat2nya apa saja ? terima kasih ..
BalasHapusBahan2nya:
HapusPelampung memakai botol aqua bekas dan tali nilon.
Sebuah sakelar dobel.
Kayu list ukuran 2x1 dan ukuran 4x1.
Pipa paralon 1/2".
Peluru bearing/ gotri yg agak besar, saya memakai bearing roda belakang suzuki carry yg dimasukkan kedalam paralon, sebagai pemberat.
Mur baut ukuran 10 sebanyak 6 pcs, beserta ring.
Fisher ukuran 8 mm sebanyak 2 pcs, beserta sekrupnya, untuk menempelkan alat ini ke tembok.
Potongan Lembar Plastik Tebal (lihat gambar, plastik kuning) sebanyak 2 pcs, untuk mengikat alat ini ke fisher.
Sebuah bandul besi untuk pemberat.
Sebuah terminal listrik yg dipotong2 sesuai kebutuhan.
Sebuah kawat tembaga, lebih kurang sepanjang 10 cm untuk menyambungkan arus listrik. lihat gambar area terminal.
Timah yg disolderkan ke kawat tembaga, agar hubungan listrik tersambung lebih baik.
Kabel listrik seperlunya.
Tolong lihat gambar, perhatikan sekrup mana yg kendur dan mana yg dikencangkan.
untuk mur baut yg di kendurkan, hendaknya diberikan dobel mur, sebagai pengunci, agar mur baut tidak terlepas.
terimakasih yaser kusuma, sukses untukmu..
oh iya pak satu lagi,bagaimana caranya alat ini disambungkan ke pompanya ya pak ? makasih
BalasHapusuntuk penyambungan arus ke pompa air, silahkan melihat di
Hapushttp://o2-fresh.blogspot.com/2011/03/skema-pembuatan-saklar-otomatis-dengan.html
terimakasih yaser kusuma..
kreatif banget idenya...
BalasHapusmaju terus pak
thx anonim..
Hapushati2 hubungan kawat tembaga dan klip rawan bisa timbul percikan api
BalasHapusbenar anonim.., karnanya saya berikan lapisan timah pada bagian yg bersentuhan, agar aliran listrik terjaga lebih sempurna dan tak terjadi efek panas pada titik pertemuan kawat tersebut.
Hapusterimakasih anonim..
keren juga hehehe
